雙遠工業鏡頭的原理簡述

近年來，經常做機器視覺精密測量的公司就會聽到一些比較新的名詞，如雙側遠心、單側遠心、物方遠心、像方遠心等等這些以前并不是經常被提起的光學概念，讓人一頭霧水，不知如何理解，收集到的資料往往也都是專業化程度高不容易理解，今天從實際應用角度出發來簡述雙遠心工業鏡頭的相關原理。

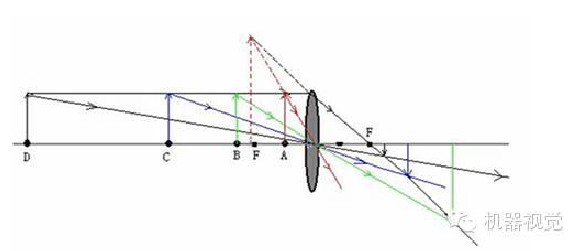

凸透鏡成像原理特性一：所有經過光心的光不改變其傳播方向特性二：凸透鏡對平行光有匯聚作用，鏡頭的成像即利用這一點雙遠心鏡頭成像原理原理：通過在鏡頭中間放置光闌，使得進出鏡頭的光線均為平行光，其他光線被光闌遮擋，無法到達成像芯片，各看一側分別是物方遠心、像方遠心鏡頭。物方解決景深問題，像方解決放大倍率變化問題。

雙遠心鏡頭解決的問題

分辨率問題：普通工業鏡頭分辨率跟不上芯片分辨率提高的腳步，其受制于其光學成像的原理，最好的也只能做到10um左右,最多可配合1000W像素的相機使用，滿足不了現在高分辨率相機和高精度測量檢測的要求。

景深問題：普通鏡頭的景深比較小，當需要測量的物體在鏡頭縱深方向超出其范圍，檢測或測量無法進行。

放大倍率問題：放大倍率隨作距離變化而發生變化。當我們的視覺系統被用來執行精密測量任務時，這一特性會導致不可容忍的誤差。

Q：為什么雙遠心鏡頭的體積通常比較大
A：因為雙遠心鏡頭是平行光進出，所以需要多大拍攝面積，就需要多大面積的平行光進入，因此就需要多大面積的鏡筒，所以雙遠心鏡頭體積通常都比較大，而且視場越大，體積越大。

Q：雙遠心鏡頭怎樣選型？
A：主要注意以下幾點：視場范圍，兼容的CCD靶面，接口類型等滿足要求，其他的如工作距離，景深范圍，外形尺寸等只要不影響使用就可以。

Q：雙遠心鏡頭配合什么樣的光源效果比較好？
A：由于遠心鏡頭只接受平行光，濾除了幾乎所有的漫反射光源，所以在自然環境下成像比較暗，所以選用平行光源能夠最大限度的發揮雙遠心鏡頭的優勢，使被測物體邊緣清晰、穩定，并有效去除檢測過程中的噪聲。
